机型

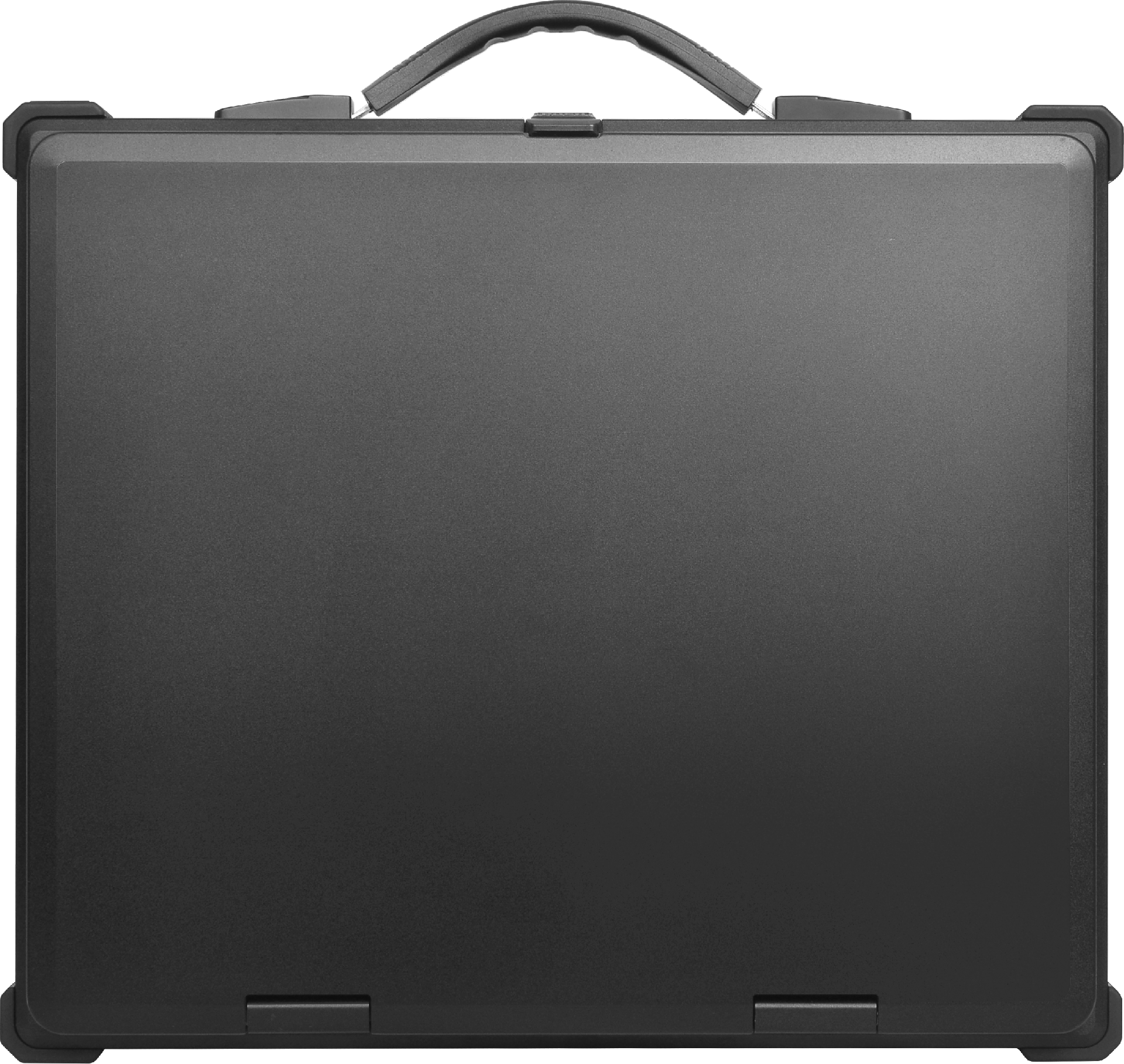

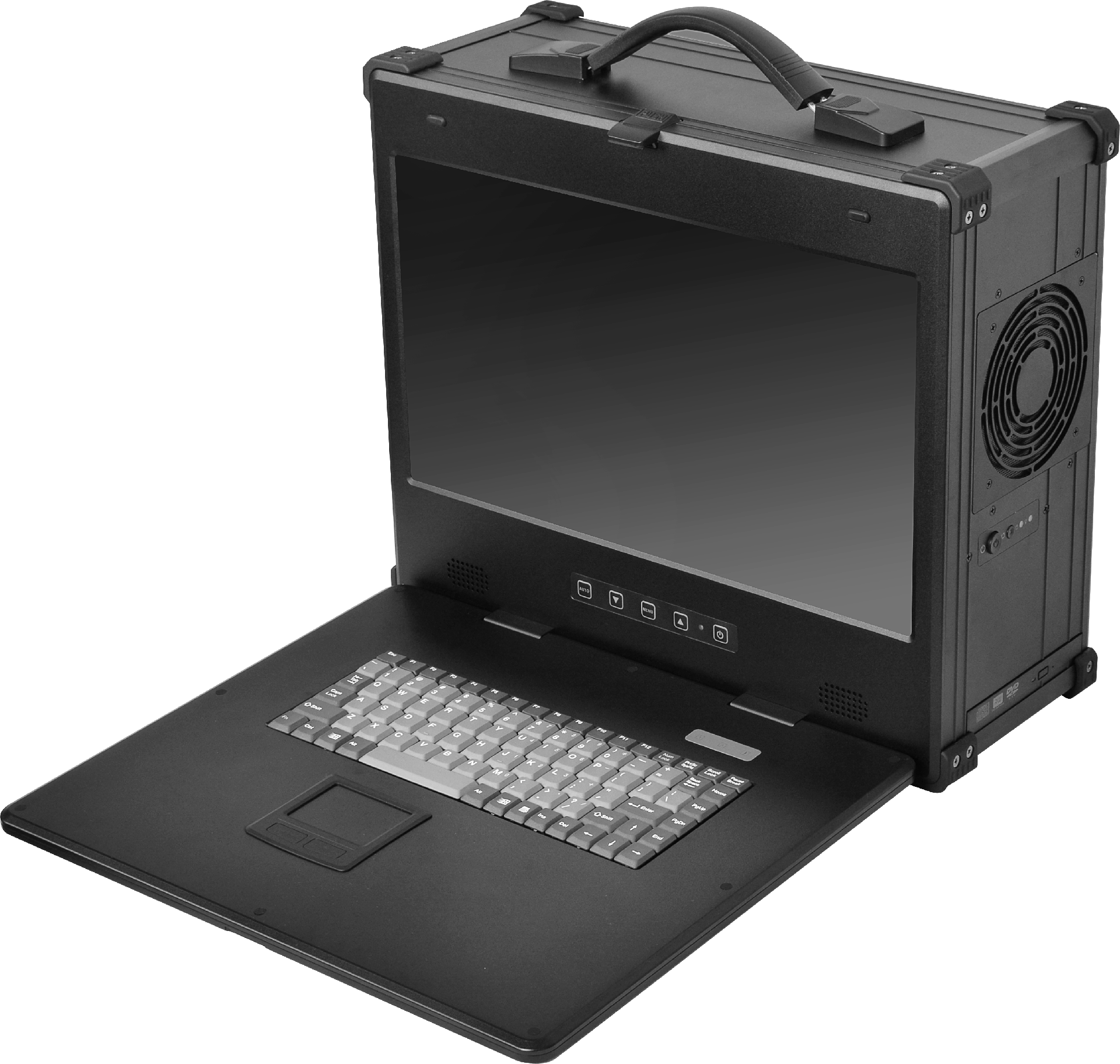

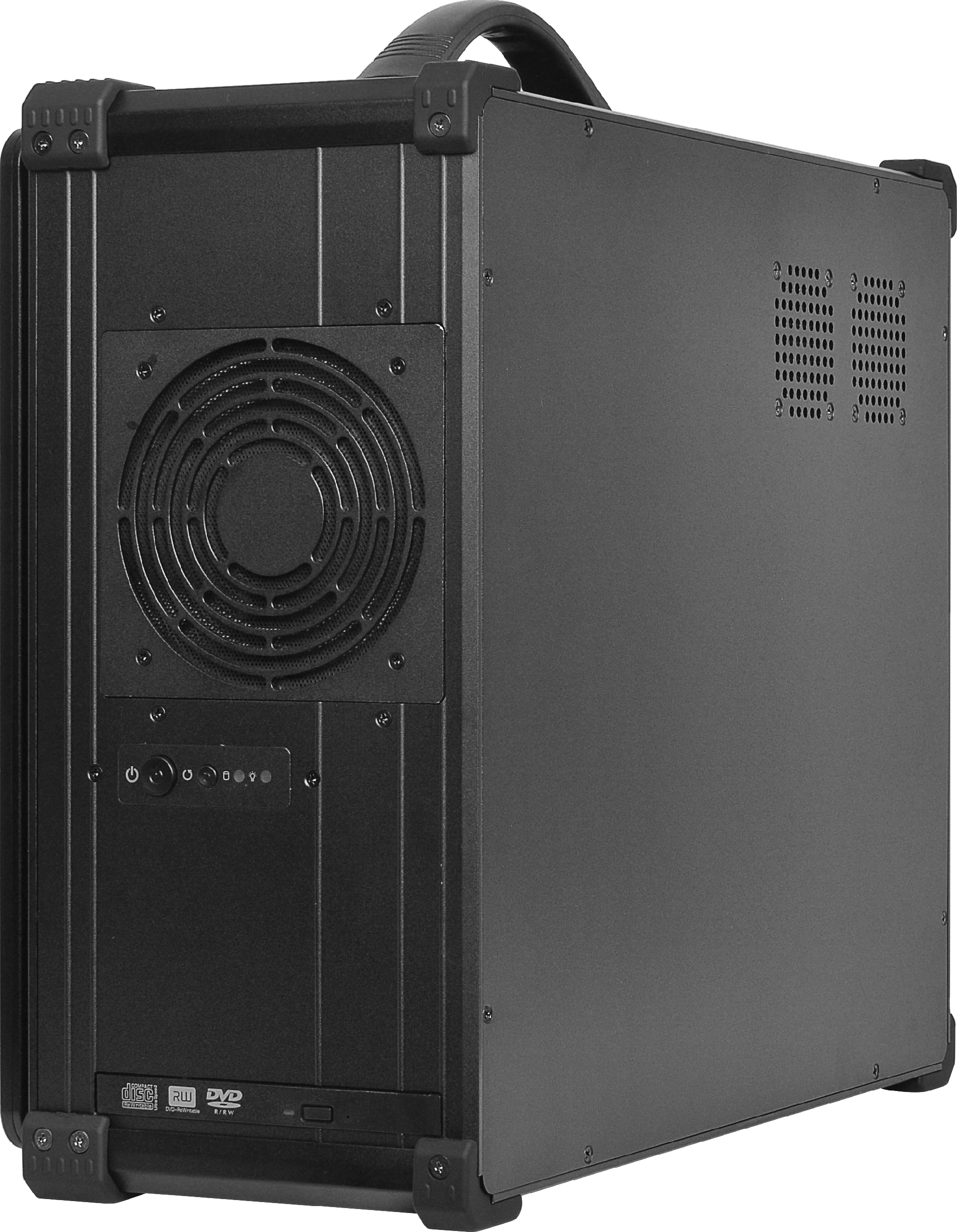

RNB-1731W 下翻式便携工控机

CPU

单颗Intel Xeon E5-1600V3/V4、 E5-2600V3/V4系列处理器（LGA2011-3封装）

增强的Intel SpeedStep技术（EIST）

支持Intel 虚拟化技术

芯片组

Intel C612 Express （Wellsburg）芯片组

内存

支持DDR4，1.2V，1600/1866/2133/2400MHz ECC RDIMM/LRDIMM内存模块

四通道内存架构，单个通道最大3条内存，总计12个内存插槽

单通道/双通道内存单条最大到32GB

3DS LRDIMM内存模块单条最大到128GB

显示屏

17．3英寸 TFT LCD，分辨率：1920*1080

触摸屏

电阻触摸屏

板载图形处理

ASPEED AST2400支持16MB DDR3 VRAM

输入设备

键盘：88键超薄键盘

触控板：电容式触控板

存储盘位

1 * 2.5寸硬盘位，1 * 3.5寸硬盘位，1 * mSATA SSD盘位

磁盘驱动器

1 * 超薄DVD±RW

扩展功能

3 * 全长的扩展槽（2*PCI-Ex16、1*PCI-Ex8）

总计7个全高键仔（支持不同功能PCIE扩展卡）

LAN

4 * Intel I210 千兆网卡

1 * RTL8211E 支持10/100/1000Mbps LAN 远程管理端口

散热系统

1 * 1225系统冷却风扇

2 * 6015系统冷却风扇

电源

AC180~260V@50~60Hz输入，500W电源

环境

工作温度：0℃~50℃，储存温度：-20℃~60℃

工作湿度：10%~90%（不凝露），储存湿度：5%~95%（不凝露）

工作冲击：3G@11ms，储存冲击：30G@11ms

工作振动：0.4Grms(10~500Hz)，储存振动：1.12Grms(10~500Hz)

物理参数

尺寸：W*D*H=423*290*186 (mm)

重量：8.5 Kg

扩展槽

2 * PCI-Ex16插槽，运行在x16（Gen3，PCI-E_2/PCI-E_3）

1 * PCI-Ex16插槽，运行在x8（Gen3，PCI-E_4/与MEZZ_1共享带宽）

1 * PCI-Ex4插槽，运行在x2（Gen2，PCI-E_1）

1 * Mezzine插槽，运行在x4（Gen3，MEZZ_1）

存储接口

9 * SATA3 6Gb/s接口（SATA_0_1/SATA_2_3/SSATA_0_1/SSATA_2_3/SATA4）

1 * mSATA接口（MSATA1）

支持Intel RSTe SATA RAID0/1/5/10

USB接口

7 * USB 3.0接口（内部1个A型接口，4个在后面板，2个插针扩展）

内部接口

1 * 24PIN ATX 主电源接口

1 * 8PIN ATX 12V电源接口

9 * SATA3 6Gb/s接口

1 * mSATA接口

1 * PMBus接头

1 * CPU 风扇接头

4 * 系统风扇接头

1 * 前面板接头

1 * 硬盘驱动器底板接头

1 * USB3.0接头

1 * USB2.0接头

1 * USB 3.0A型接口

1 * TPM模块接口

1 * 串行端口接口

2 * SATA SPGIO接口

1 * IPMB接口

面板接口

4 * USB3.0 端口

2 * USB2.0 端口

5 * RJ-45端口（1 * 10/100/1000专用管理LAN）

1 * COM端口

1 * VGA端口

1 * PS/2 接口

1 * ID开关按钮（提供特定单元识别功能）

IO控制器

ASPEED AST2400 BMC芯片

硬件监视器

系统电压检测

CPU/系统温度检测

CPU/系统风扇速度检测

CPU/系统风度速度控制

（是否支持CPU/系统风度速度控制功能取决于安装的CPU/系统散热装置）

BIOS

1 * 128Mbit闪存

AMI BIOS

外形尺寸

ATX版型
